Информацию про глубина заложения фундамента, вычисление глубины заложения, СНИП, Вы узнаете как определить глубину заложения фундамента, мелкозаглубленного и ленточного фундамента и глубины их заложения. Вопрос от клиента:

Виктор, 26 лет, Москва! «Добрый день, уважаемые специалисты. Я планирую заняться строительством двухэтажной дачи из сруба в Подмосковье. Работы сейчас на стадии проектирования. Я пытаюсь рассчитать все самостоятельно, но не обладая достаточным количеством опыта часто сталкиваюсь с необходимостью сторонней помощи. Так и в этот раз. Инженеры, подскажите пожалуйста, как рассчитать глубину заложения фундамента. В интернете много противоречивой информации — не знаю чему верить. Заранее спасибо.»

Мы решили развернуто ответить на вопрос клиента, и предлагаем ему целую информационную статью по данной тематике.

Глубина заложения фундамента СНИПКак и чем определить глубину заложения фундамента

Определяем глубину заложения основания Ленточный фундамент глубина заложения Мелкозаглубленный фундамент глубина заложения

Определение глубины заложения фундамента — первоочередной этап проектирования всех видов железобетонных оснований.

Совет эксперта! Величина ГЗФ измеряется как расстояние между уровнем почвы на строительной площадке и отметкой нижней точки подошвы основания.

Из данной статьи вы узнаете, что необходимо учитывать при определении глубины заложения фундамента, на какую глубину принято заглублять ленточные основания разных типов и как самостоятельно рассчитать ГЗФ согласно требованиям действующих «Строительных норм и правил».

Рис. 1.1: Классификация фундаментов согласно уровню заглубления

Заглубленный ленточный фундамент

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Особенности

Ленточный фундамент полагается устраивать по периметру дома, в том числе под внутренними несущими стенами. Часто подобное основание сооружается под тяжеловесными домами из натурального камня, кирпича или бетонных блоков. Но также он совместим с постройками, имеющими железобетонные перекрытия. Еще одним преимуществом ленты является ее пригодность для размещения подвалов и погребов. Плитные конструкции оборудовать такими помещениями намного сложнее, а подчас и вовсе невозможно.

Предлагаем ознакомиться Полка на стену: 85 фото особенностей дизайна и размещения полок

Уже общее описание показывает, что глубина заложения лент обычно довольно велика. Однако простота используемой технологии оправдывает ее применение в малоэтажной застройке и при сооружении подсобных объектов. Ленточные основания к тому же неплохо работают даже там, где есть риск неравномерной усадки здания. Обычно это связано с неоднородным составом почвы, имеющим различные механические характеристики. При сооружении подвала можно использовать конструкции фундамента в виде готовых капитальных стен.

Период службы сильно зависит от примененного материала. Так, бетон и бутовый камень могут проработать до двух веков подряд. Но многое зависит от:

• оказываемой нагрузки и ее изменения;
• качества примененных материалов;
• характеристик раствора;
• свойств почвы и климатических параметров местности.

Для изготовления фундамента, кроме бетона и бутового камня, иногда применяют их смесь либо кирпичную кладку. Лента делается как в виде прямого контура, так и с разрывами, геометрическая форма — прямоугольник или трапеция. В любом случае ширина берется не меньше, чем у подпираемой стены, а в идеале — больше на 100-150 мм. Широкое разнообразие видов ленточного фундамента не означает, что их можно выбирать произвольно, есть вполне строгие строительные стандарты.

Как уменьшить глубину заложения ленточного фундамента

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Что это такое

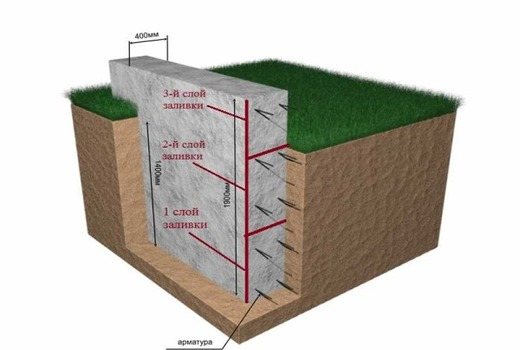

Данный термин обозначает степень погружения подошвы основания в землю. Иными словами, глубина заложения фундамента – это расстояние от его нижней части до грунтовой поверхности.

Минимальное значение параметра – 50 см. При закладке невысоких зданий промышленного назначения без кранового оборудования и серьезного динамического воздействия, жилья не выше двух этажей, вместо нижней части заглубленного ниже 70-сантиметровой отметки фундамента допускается использование гравийной, щебневой или средне/крупнопесчаной подушки. Над ней должна возвышаться хотя бы 50-сантиметрровая часть.

При заложении фундамента на глинистом, суглинистом, песчаном или супесчаном грунте, особенно при глубоком промерзании, следует позаботиться о его защите от поверхностных вод. Делается это путем обустройства отмостки по периметру здания и установки водоотводных лотков.

Под внутренними стенами в домах, где планируется отопление, нет необходимости при устройстве основания ориентироваться на то, как сильно промерзает земля, и как близко проходит слой грунтовых вод. Но минимальный размер все равно тот же — 50 см. Если такие фундаменты возвышаются над основаниями внешних стен, то следует позаботиться об их защите от промерзания.

Как определить глубину заложения фундамента

На начальных этапах проектирования определяется глубина заложения ленточного фундамента, его тип и обустройство. Эти данные необходимы для дальнейших расчётов ленточного фундамента по статическим и динамическим нагрузкам. Здесь учитываются такие факторы, как: глубина сезонного промерзания, статический уровень подземных грунтовых вод, класс строения, сейсмичность района, геология грунтов.

Следуя рекомендациям СП, соответствующим требованиям ГОСТ, создаются индивидуальные проекты для отдельных объектов. Знание этих положений необходимо каждому застройщику, который настраивается самостоятельно осуществлять этапы строительства от создания проекта до сдачи в эксплуатацию объекта.

На какую глубину копать фундамент

Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

Глубина заложения фундамента — это уровень, на который необходимо углубить фундамент

При этом учитывайте следующие рекомендации:

• Опираться подошва должна на грунт с хорошей несущей способностью.
• Фундамент должен погружаться в несущий слой минимум на 10-15 см.
• Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
• Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.

Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.

Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.

Факторы, влияющие на глубину заложения фундаментов

Проектирование ленточного фундамента, определение его заглубления производится с учётом влияния следующих факторов:

1. Глубина сезонного промерзания ниже лежащих грунтов.
2. Уровень грунтовых, паводковых вод.
3. Состав и залегание грунтов, их свойства, несущая способность.
4. Класс ответственности, долговечности, капитальности сооружения.
5. Нагрузки, передающиеся на ленточный фундамент от веса здания.
6. Близко расположенные застройки.
7. Сейсмичность района.
8. Экологические и санитарные требования.
9. Экономическая целесообразность при выборе вариантов.

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

Чтобы исследовать грунт под фудамент самостоятельно, нужно будет копать подобные шурфы на глубину порядка 2,5 метров

Что можно увидеть в разрезе:

• Сверху идет самый темный слой — плодородный. Его толщина от 10 см до 1,5 метров, иногда больше. Этот слой обязательно удаляется. Во-первых, он рыхлый, во-вторых, в нем живут разные животные/насекомые/бактерии/грибки. Потому сразу после разметки фундамента первым делом этот слой удаляют.
• Ниже расположен естественный грунт. Таким он был до «обработки» животными и микроорганизмами. Тут могут быть такие грунты;

• Плотный песок (крупный, средний, с гравием). Отличное основание для постройки дома: и вода уходит быстро и основание надежное. На таких грунтах можно ставить дом на мелкозаглубленный фундамент (глубина заложения от 50 см).
• Сыпучие пески (мелкие и пылеватые). Если подземные воды расположены глубоко, строится можно. Но эти грунты опасны тем, что плывут при насыщении водой.
• Глина, суглинок, супесь. Ведут себя точно также как и пылеватые пески: при намокании плывут, если воды мало, но их несущая способность высокая. Тут еще нужно смотреть на количество осадков врегионе.
• Торфяники. Самые ненадежные основания. На них можно строиться только с использованием столбчатых фундаментов. И то, только при условии, что не очень глубоко расположен слой грунта с хорошей несущей способностью.

Необходимо определить, что за грунты в каждом слое

Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.

Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.

Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

Глубина промерзания, методы определения

При определении глубины заложения подошвы фундамента важную роль играет правильное определение нормативной глубины промерзания для данного района строительства. Проектные организации, для облегчения расчётов, пользуются картой с нанесёнными изотермическими линиями или таблицей, в которой указаны значения нормируемой глубины промерзания для крупных городов, регионов России.

Нормативную глубину промерзания в районе строительства ленточного фундамента можно посчитать самостоятельно по эмпирической формуле (5.3 СП 22.13330.2016) справедливой для районов с промерзанием

Изотермические линии нормативной глубины промерзания по Европейской территории России и Западной Сибири.

Выборка из таблицы нормативной глубины промерзания грунтов по Европейской части России

Для домов с тёплым подвалом или утеплённым полом расчетная отметка заложения определяется с учётом температуры в помещениях, примыкающих к фундаменту во время отрицательных наружных температур по формуле (5.4 СП 22.13330.2016):

df = dн*к

• df – расчётная отметка заложения;
• dн — нормативная глубина, определяемая выше по формуле 5.3;
• к — понижающий коэффициент, определяемый по таблице 5.2 СП 22.13330.2016.

Например: по Московской области нормируемая глубина сезонного промерзания на площадке с супесными грунтами, пылевидными песками равна 1.34 метра. При строительстве дома из кирпича с отапливаемым подвалом, температурой в холодные месяцы 20 градусов понижающий коэффициент =0.4. Расчётный уровень заложения: 1.34*0.4=0.56 м. Подошва фундамента будет на отметке -0.76 м.

Коэффициенты для определения расчётной глубины промерзания для отапливаемых зданий.

Нормативные уровни промерзания берутся по пиковой нагрузке от максимально низких температур за 5—10 лет наблюдений. Поэтому, во время проектирования следуйте рекомендациям СП, чтобы гарантировать сроки эксплуатации строения.

Примерный расчет искомой глубины.

Допустим, надо рассчитать глубину заложения фундаментной основы в Москве.

Как рассчитать глубину заложения фундамента формула.

Для начала определяется глубина сезонной нормы промерзания грунта:

где d0 – имеет разные значения для разных грунтовых типов:

• 0,23 м для грунтов, содержащих много глины;
• 0,28 м для грунтов, состоящих из мелкого песка;
• 0,3 м для крупно песчаных почв;
• 0,34 м для каменистых грунтов.

Если грунт, где планируется ставить дом, неоднородного типа, то d0 определяют как средний показатель глубины грунтового промерзания.

Mt – это сумма среднемесячных показателей температур замерзания грунтов за все зимнее время в той полосе, где строится дом. Выбирается он в таблицах, публикуемых в справочниках. Там для Московского региона стоят такие среднемесячные показатели температур за все холодные месяцы: -7,8; -7,1; -1,3; -1,1; -5,6. Тогда показатель Mt равен следующему значению:

Показатель глубины промерзания для Московского региона с наиболее часто встречающимся здесь глинистым грунтом, равна:

Когда тип грунта неизвестен, нужно приобрести простой бур, который продают в специализированных магазинах, и проделать небольшие скважины в центре будущей площадки под дом и по углам ее. Это позволит определить вид грунта. В основном в Москве и области распространены суглинистые и глинистые грунты.

Как рассчитать глубину заложения фундамента формула.

После того, как произведен расчет нормативной глубины промерзания, рассчитывают еще одну глубину промерзания.

где kh для фундаментных оснований неотапливаемых строений равен 1,1. В Московском регионе средняя за год температура равна +5,4 о ;

kh для строений отапливаемых берется из таблицы, которую можно найти в таблице строительных справочников. Считается расчетная глубина замерзания:

• если строящийся дом не отапливается зимой, df = 1,1*1,1= 1,21 м. При округлении получаем df = 1,25 м
• для отапливаемого строения без подвала, с теплыми полами цоколя: df = 0,7*1,1 = 0,77 м. Получается df = 0,8 м
• если дом, который строится, будет отапливаться и иметь не холодное подвальное помещение df = 1*1,1 = 1,1 м.

Определяют глубину заложения фундамента,учитывая условия недопущения пучения по таблицам зависимости расположения подземных вод. Поскольку такой показатель трудно угадать, потому выбирается чаще всего наихудший вариант и принимается d = 1,25.

Для отапливаемого строения без подвала с утепленным перекрытием d = 0,8 м.

Для отапливаемого строения с холодным подвальным помещением d=1,1 м.

Грунтовые воды

Уровень положения грунтовых вод напрямую влияет на заложение проектируемого фундамента и состояние грунта. Определить уровень грунтовых вод возможно такими способами:

• получить данные по гидрогеологическим изысканиям в районе участка у отдела архитектуры;
• пробурить шурф самостоятельно;
• узнать у соседей, построившихся ранее на прилегающем участке.

Уровень грунтовых вод носит сезонный характер, поэтому расчёт ведётся по максимальному значению в пиковый, весенний период (СНиП 22.13330.2016). В зависимости от положения грунтовых и паводковых вод, глубины естественного промерзания изменяется нормируемое заложение подошвы основания.

Когда пиковый подъём грунтовых вод превышает глубину промерзания, рекомендуется возводить мелко заглублённый ленточный фундамент с применением технологий по укреплению основания, дренажа.

Мелкозаглубленный фундамент

Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым. У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.

Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.

Фундамент мелкого заложения

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Как работает мелкозаглубленый фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома. А для этого нужен правильный расчет.

Глубина заложения фундаментов зависит от:

1. Инженерно-геологических условий площадки строительства;
2. Климатических и гидрогеологических особенностей района строительства (промерзание и оттаивание, высыхание и увлажнение);
3. Особенностей возводимого и соседних сооружений;
4. Способа производства работ по отрывке котлованов и возведению фундаментов.

Выбирая тип и глубину заложения фундамента, нужно придерживаться следующих общих правил:

• подошвы фундаментов желательно закладывать на одной и той же глубине;
• минимальная глубина заложения фундаментов принимается не менее 0,5 м от спланированной поверхности территории. Исключение составляют скальные породы, при наличии которых обычно снимается верхний, сильно выветренный слой;
• глубина заложения фундамента в несущий слой грунта должна быть не менее 0,1–0,2 м от его верха;
• при возможности следует закладывать фундамент выше уровня подземных вод. При этом не требуется водоотлива, гарантируется сохранение природной структуры грунтов основания, работы могут быть выполнены в кратчайший срок. В противном случае требуются шпунтовое крепление стен котлована, водоотлив, которые резко увеличивают стоимость земляных работ;
• при слоистом напластовании грунтов все фундаменты рекомендуется возводить на одном слое грунта или на грунтах с близкой сжимаемостью. Если это невыполнимо, то конструкцию фундаментов выбирают из условия допустимости неравномерности осадок.

Инженерно-геологические факторы

Учет инженерно-геологических условий заключается в выборе несущего слоя грунта, который может служить естественным основанием для фундаментов. Этот выбор производится на основе оценки сжимаемости и прочности грунтов. Все многообразие напластований можно представить в виде трех основных схем (рис. 11).

Рис. 11. Схемы напластования грунтов

Схема I. Площадка сложена одним или несколькими слоями надежных грунтов, при этом строительные свойства каждого последующего слоя не хуже свойств предыдущего. В этом случае глубина заложения фундамента принимается минимальнодопустимой при учете сезонного промерзания грунтов.

Схема II. Сверху один или несколько слоев слабых грунтов, ниже которых располагается толща надежных грунтов. По этой схеме решение о глубине заложения фундаментов зависит от толщины слоя слабых грунтов.

• При небольшой его толще прорезать слабые слои и опирать фундаменты на надежные грунты (рис. 12, а).
• Использовать слабый слой в качестве несущего с одновременным снижением чувствительности сооружения к возможному развитию неравномерных осадок (рис. 12, б, в) — уширить подушку фундамента или сделать плитный фундамент.
• Применить свайные фундаменты (рис.12, г)
• Улучшить основание — заменить грунт подушками уплотнения, закрепить слабый грунт (рис. 12, д, е).

Рис. 12. Варианты устройства фундаментов при напластовании грунтов по схеме II

Схема III. Сверху залегают надежные грунты, а подстилающими являются один или несколько слоев слабого грунта.

Решения по выбору глубины заложения и конструкции фундамента.

• Прорезать толщу надежных и ненадежных грунтов (рис. 13, а, б).
• Использовать надежный грунт, как распределительную подушку при обязательной проверке расчетом слабого подстилающего слоя (рис. 13, в).
• закрепление слабого грунта (рис.13, г,д).

Рис. 13. Варианты устройства фундаментов при напластовании грунтов по схеме III

Климатические и гидрогеологические факторы

Основными климатическими и гидрогеологическими факторами, влияющими на глубину заложения фундаментов, являются промерзание и оттаивание грунтов. Известно, что при промерзании некоторых грунтов наблюдается их морозное пучение — увеличение объема, поэтому в таких грунтах нельзя закладывать фундаменты выше глубины промерзания.

Глубина заложения фундаментов отапливаемых зданий и сооружений по условиям недопущения возникновения сил морозного пучения грунтов под подошвой фундаментов должна назначаться:

• для наружных фундаментов (от уровня планировки) по таблице 9;
• для внутренних фундаментов — независимо от расчетной глубины промерзания грунтов.

Глубина заложения подошвы фундаментов в зависимости от расчетной глубины промерзания грунта

На­име­но­ва­ние грун­та под по­дош­вой фун­да­мен­та	Глу­би­на за­ло­же­ния фун­да­мен­тов от уров­ня пла­ни­ров­ки, м
При рас­по­ло­же­нии под­зем­ных вод в двух (и бли­же) мет­рах от рас­чет­ной глу­би­ны про­мер­за­ния грун­та	При рас­по­ло­же­нии под­зем­ных вод да­лее двух мет­ров от рас­чет­ной глу­би­ны про­мер­за­ния грун­та
Скаль­ные, круп­но­об­ло­моч­ные с пес­ча­ным за­пол­ни­те­лем, пес­ки гра­ве­ли­стые, круп­ные и сред­ней круп­но­сти	Не за­ви­сит от рас­чет­ной глу­би­ны про­мер­за­ния
Пес­ки мел­кие и пы­ле­ва­тые

Су­песи с по­ка­за­те­лем те­ку­че­сти при I L Коэффициент k влияния теплового режима сооружения на промерзание грунтов около фундаментов наружных стен

Примечания:

1 Приведенные в таблице значения коэффициента k относятся к фундаментам, у которых расстояние от внешней грани стены до края фундамента (af) не более 0,5 м; если это расстояние 1,5 м, значения коэффициента k повышают на 0,1, но не более чем до значения k = 1; при промежуточном значении af значения коэффициента k определяют интерполяцией.

2 К помещениям, примыкающим к наружным фундаментам, относятся подвалы и технические подполья, а при их отсутствии — помещения первого этажа.

3 При промежуточных значениях температуры воздуха коэффициент k принимают с округлением до ближайшего меньшего значения, указанного в таблице.

4. Для зданий с нерегулярным отоплением при определении k за расчетную температуру воздуха принимают ее среднесуточное значение с учетом длительности отапливаемого и неотапливаемого периодов суток.

Пример расчета глубины заложения фундамента

Найти минимально необходимую глубину заложения подошвы фундаментов наружных стен жилого здания без подвала в Нижнем Новгороде, с полами по утепленному цокольному перекрытию : грунт — супесь с текучестью I L , подземные воды в период промерзания на глубине dw = 2,5 м от поверхности планировки, вынос фундамента от наружной плоскости стены 1 м, температура воздуха в помещении 20°С.

По таблице найдем для супеси в Нижнем Новгороде нормативную глубину промерзания: 1,8 м.

Тогда расчетная глубина промерзания:

df = k×dfn = 0,7×1,8 = 1,26 м, где k = 0,7 (по табл. 10)

Расстояние от расчетной глубины промерзания до уровня грунтовых вод в зимний период dw — df = 2,5 — 1,26 = 1,24 то есть менее 2 м. Следовательно, грунт может испытывать морозное пучение и глубина заложения фундамента должна быть не менее расчетной — 1,26 м (см. табл. 9).

Для уменьшения глубины заложения должны быть предприняты специальные теплотехнические мероприятия, исключающие промерзание грунта либо применена конструкция фундамента не воспримчивого к сезонным колебаниям грунта.

Особенности возводимого н соседних сооружений

Основными конструктивными особенностями возводимого сооружения, влияющими на глубину заложения его фундамента, являются:

• наличие и размеры подземных и подвальных помещений;
• глубина заложения фундаментов соседних сооружений;
• наличие и глубина прокладки подземных коммуникации и конструкций самого фундамента;
• величина и характер нагрузок, передаваемых на фундаменты.

В зданиях с подвалом глубина заложения подошвы фундамента выбирается в зависимости от высоты подвального этажа, от конструкции фундамента и конструкции пола подвала (рис. 14).

Рис. 14. Пример изменения глубины заложения фундамента от его конструкции

При примыкании проектируемых фундаментов к существующим различают следующие случаи: подошва проектируемых фундаментов располагается выше глубины заложения существующих фундаментов, на одном и том же уровне и ниже подошвы существующего фундамента. Фундаменты проектируемого сооружения, непосредственно примыкающие к фундаментам существующего, рекомендуется закладывать, как показано на рисунках страницы сайта.

Если сооружение строится на косогоре фундаменты приходится делать на различных высотах. Переход от большей глубины заложения к меньшей осуществляется уступами, как изображено на рис. 15, где tg β, так же как и в случае проектирования нового фундамента рядом с существующим, определяется по формуле:

tg β 50 кПа) можно принимать tg β = 1 (β = 45°).

Рис.15. Высотное расположение уступов в отдельных смежных и ленточных фундаментах

Для ленточных фундаментов высота уступов в этих грунтах обычно принимается 0,5–0,6 м, а длина участка фундамента — 1,0–1,2 м (в несвязных грунтах соотношение между высотой и длиной уступа может быть принято 1:2 при высоте уступа, не превышающей 0,5–0,6 м).

При наличии коммуникаций (трубы водопровода, канализации и т.д.) подошва фундамента должна быть заложена ниже их ввода. При этом условии трубы не подвержены дополнительному давлению от фундамента, а фундаменты не опираются на насыпной грунт траншей, отрытых для прокладки труб. Кроме того, в случае аварий и протечек уменьшается зона замачивания грунта, а при необходимости замены труб не будут нарушены грунты основания.

Влияние способа производства работ по устройству фундаментов

При возможности следует закладывать фундамент выше уровня подземных вод. При этом, как правило, не требуется водоотлива, гарантируется сохранение природной структуры грунтов основания, работы могут быть выполнены в кратчайший срок.

Глубину заложения фундамента следует выбирать, в том числе и в зависимости от способа производства землянных и монтажных работ. Под монолитные ленточные фундаменты траншеи можно отрыть вручную, но для здания с подвалом нужен экскаватор. При наличии крана можно применять сборные фундаменты, а при наличии бетономешалки — монолитные и т.д.

Окончательное решение по конструкции фундамента и глубине его заложения нужно принимать после анализа всех черех факторов приведенных выше.

Осо­бен­но­сти со­ору­же­ния	Ко­эф­фи­ци­ент k при рас­чет­ной сред­не­су­точ­ной тем­пе­ра­ту­ре воз­ду­ха в по­ме­ще­нии, при­мы­ка­ю­щем к фун­да­мен­там на­руж­ных стен, °С
5	10	15	20 и бо­лее
Без под­ва­ла, с по­ла­ми на грун­те	0,9	0,8	0,7	0,6	0,5
Без под­ва­ла, с по­ла­ми на ла­гах по грун­ту	1,0	0,9	0,8	0,7	0,6
Без под­ва­ла, с по­ла­ми по утеп­лен­но­му цо­коль­но­му пе­ре­кры­тию	1,0	1,0	0,9	0,8	0,7
С под­ва­лом или тех­ни­че­ским под­по­льем	0,8	0,7	0,6	0,5	0,4

Пучинистость

Пучинистость — негативный фактор, влияющий на заложение фундамента. Пучение вызывают только те грунты, которые обладают высокой капиллярной активностью — способностью втягивать воду, смешиваться с ней. При замерзании таких грунтов увеличивается объём, что вызывает изменение положения фундамента, нарушается геометрия кирпичных стен, каркаса здания, конструкционных элементов.

Замерзание грунта происходит под подошвой и у боковых стенок фундамента. Пучение грунта вызывает усилия, способные поднимать нагруженные здания. Например для лёгкого дома со стенами из блоков низкой плотности (пенобетон, газобетон) разность уровней между крайними точками стены не должна превышать 0.02% (СП 22.1330.2016, таблица Д.1). Эксцентриситет приложения нагрузок для такого варианта не допускается.

Грунты по своей способности поглощать влагу и увеличиваться в объёме при промерзании делятся на следующие категории:

• сильно пучинистые,
• пучинистые,
• средне пучинистые,
• слабо пучинистые,
• не пучинистые.

Какой вид грунтов, их залегание на участке можно узнать:

• в отделе архитектуры из геологических исследований;
• пробурив шурф на участке, взяв керн и определив состав в лаборатории — это самый надёжный способ.

К пучинистым грунтам относятся: глина, суглинки, супеси. К средне пучинистым относят мелкие пески с природными включениями пылевидных частиц или глины, имеющие способность втягивать воду через капилляры. Сильно пучинистыми становятся такие грунты когда уровень грунтовых вод выше глубины промерзания.

К не пучинистым относятся: скальные и крупнообломочные грунты, чистые крупные и средней крупности пески, способные адсорбировать влагу.

Основные параметры расчетов

Глубина фундамента под дом не всегда должна быть слишком глубокой. Опытные профессионалы, рекомендуют руководствоваться внешним видом почвенного покрова, где планируется строительство.

Если на участке присутствуют оползни и повышенное движение грунтовых вод, то выходом из этой ситуации будет укрепление самого почвенного покрова. Для этого используют смесь жидкого стекла, смешанную в равных пропорциях с водой.

После этого участок вокруг фундамента обильно поливают полученным раствором. Влажную почву, необходимо быстро утрамбовать.

Глубина фундамента под забор должна составлять около 30% от величины будущего изделия. Не стоит делать слишком глубокую яму. В данном случае это не понадобится. В условиях с рыхлой почвой глубина должна быть около 50% от высоты будущего забора.

Предлагаем ознакомиться Чем приклеить пеноплекс к металлу —

В некоторых случаях применяют специализированные химические реагенты, которые выливают в заранее приготовленные скважины. Такие методики, помогают укрепить слабые почвенные покровы.

Смоляные компоненты в составе жидкости, выступают в качестве силикатизаторов. Они удерживают песчаные частицы и крупные фракции минералов. На фото глубины фундамента запечатлён внешний вид почвы, после химического укрепления.

Нр = mtmHн, где:

• Нн – это глубина промерзания почвенного покрова;
• mt – коэффициент, который составляет 0,7 – 1. Он измеряет влияние плюсовой температуры в момент промерзание наружней стены постройки;
• m – 1,2 относится к коэффициенту рабочих условий. Здесь соотносят состояние почвенной смеси и воздействие климатических условий.

Перед тем как приступить к вычислениям, необходимо правильно определить тип почвенного покрова.

Отапливаемая система для подвального помещения. Если здесь планируется делать теплое пространство, то глубина ямы должна составлять на 30 % выше. Это позволит сократить теплопотерю в холодное время года.

Средняя глубина промерзания почвенного покрова.

Характерные свойства почвы. Здесь наблюдают за движением талых вод после холодной зимы. Для правильного определения коэффициента влажности, рекомендуется воспользоваться специальной картой, которая показывает среднюю величину влаги в определенном регионе.

Фундаменты глубокого заложения

При строительстве зданий 1 и 2 категорий применяют фундаменты глубокого заложения, ниже глубины промерзания. Это обеспечивает их нормируемую долговечность (>50 лет), степень ответственности, капитальность (ГОСТ 27751). Немалую роль в проектировании играет:

• отсутствие выше грунтов, способных нести расчётную нагрузку;
• необходимость устройства подвала для проводки коммуникаций;
• нахождение рядом крупных объектов, способных изменить расположение и свойства грунтов за время эксплуатации;
• повышенная сейсмичность.

Привязка таких зданий производится на основе глубоких инженерных расчётов с учётом правил и требований СП 22.1330.2016, с применением необходимых мер защиты фундамента от пучения, подземных и паводковых вод.

Применяемые виды защиты:

• утепление, позволяющее сохранять температуру фундамента и предотвращать обмерзание;
• дренаж на уровне основания подошвы перфорированными трубами для отвода подземных и талых вод;
• несъёмная опалубка;
• утеплённая отмостка расчётной ширины;
• утепление цоколя;
• укрепление грунтов инъекцией цементного раствора при необходимости.

Комментарии

Меня интересует такой вопрос. Какой арматурой лучше армировать железобетонный фундамент? То есть какое должно быть оптимальное сечение(диаметр) арматуры? И как укладывать поперек или вдоль, или делать сетку из арматуры по всему периметру фундамента для частного дома?

Недавно приобрели земельный участок под индивидуальное строительство дома. Собираемся строить дом с мансардным этажом. Облазили весь интернет в поисках ответов на вопросы по строительству. Наиболее подробное описание о закладке фундамента нашли здесь, на этом сайте. Очень полезные статьи.

Арматура в диаметре бывает от 7 до 24 мм. Из этого делайте вывод- чем больше нагрузка строения на фундамент, тем прочнее он должен быть. Соответственно исходя из этого и применяйте арматуру. Укладывать арматуру надёжнее вдоль, а ещё лучше сделать каркас из этого материала.

Глубина заложения фундамента — проектируемая величина, которая зависит от типа здания или сооружения, климатической зоны, грунтов на участке и уровня залегания подземных вод. На эту величину также оказывает влияние конструкция здания (с подвалом или без), принцип его использования (с отоплением или без), этажность и масса.

Если говорить предметно, это та величина, на которую нужно будет закопать фундамент, для того чтобы он обеспечивал стабильную опору для сооружения. Бывают они двух видов:

• глубокого заложения;
• мелкого заложения или незаглубленные.

Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».

При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена. В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.

Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна компенсировать возникающие перекосы.

Фундаменты мелкого заложения, сплошные плиты

Обустройство фундамента сплошной плиты по СП 50-101-2004.

Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.

Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.

Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.

Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.

Расчёт проводится по положениям СП 50-101-2004, сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.

Столбчатые фундаменты

Столбы бывают следующих видов:

• Деревянные столбы;
• Кирпичные опоры;
• Каменные столбы;
• Бетонные опоры;
• Железобетонные столбы;
• Бутобетонные опоры.

Опоры из бетона выполняют мелкозаглублёнными. Бетонный столбчатый фундамент возводят для небольших строений из лёгких конструкций. Поэтому ямы под опоры копают небольшой глубины.

Опоры из железобетона обладают высокой несущей способностью. Вместе с железобетонным ростверком опоры образуют мощное фундаментное основание, которое выдерживает нагрузки от домов в несколько этажей. Глубина заложения может достигать нескольких метров. Подошву такой опоры делают уширенной из бетонной подготовки.

Основание из кирпичных столбов

Деревянные столбы как фундаментные опоры используют при возведении лёгких хозяйственных построек, таких как сараи, склады и прочее. Деревянные опоры ставят по углам строения на небольшой глубине в пределах 0,7-1 метра.

Перед закладкой деревянные столбы обязательно обрабатывают антисептиками, препятствующими развитию процесса гниения древесины. Деревянные опоры погружают ниже уровня промерзания грунта.

Столбы из кирпичной кладки выполняют в виде столбов, квадратных в поперечном сечении. Кирпич очень чувствителен к разрушительному воздействию влаги. Поэтому столбы из кирпичной кладки делают невысокими с обязательным устройством гидроизоляции.

Каменные столбы делают из природного камня – плитняка, которые скрепляют между собой цементным раствором. Применяют для строительства нетяжёлых домостроений. Высота столбов обычно не превышает 1,2-1,5 метра. С учётом высоты наземной части столба и толщины подушки определают, на какой глубине будет помещаться подошва фундаментной опоры.

Бутобетонные опоры аналогичны столбчатым фундаментам из дикого камня, но имеют более высокую несущую способность. Глубина их заложения может быть 2 метра и более.

Подготовка столбчатого основания Копают ямы под столбы с шагом 2-3 метра с таким расчётом, чтобы центры их поперечных сечений приходились под углы строения, под его несущие стены и под те места, где будет действовать наиболее концентрированные нагрузки (под отопительный котёл и под другое тяжёлое оборудование).

Рассмотрим, какой должна быть глубина заложения столбчатого фундамента для небольшого дома из деревянных конструкций. Слой грунта, подверженного промерзанию, составляет 40 см, уровень грунтовых вод находится на глубине 170 см. Из расчёта нагрузки от деревянного дома определают поперечное сечение столба размером 40х40 см.

Ямы делают шире сечения столбов так, как подстилающая подушка должна быть больше площади основания опоры на треть. Размеры ямы должны позволить свободно монтировать опалубку и устраивать гидроизоляцию. Копают ямы под столбы глубиной 1,2 метра, что делает подошву опоры ниже промерзающего слоя почвы и выше уровня грунтовых вод.

Посмотрите видео, как правильно произвести монтаж столбчатого основания на выбранную величину.

Расчёт глубины

Подготавливаясь к строительству нового дома либо дачи, не всегда есть возможность обратиться к проектировщикам, которые производят необходимые замеры. Частные застройщики могут безответственно подходить к вопросу, в результате, возникают проблемы с конструкцией.

Понятие расчет глубины фундамента предполагает обозначение уровня подошвы относительно нулевой отметки.

Для просчета учитывается состояние грунта, анализируются особенности местности и непосредственно тип здания. Конструкции отличаются по форме, размерам. К дополнительным факторам относят погодные условия, проектировщиков интересует средняя температура, количество осадков в год. Расчёт глубины влияет на следующие факторы:

• эксплуатационные свойства;
• уровень влаги внутри помещения;
• состояние пола;
• микроклимат постройки;
• общий уровень устойчивости.

Расчет площади подошвы фундамента

1. Равномерное распределение массы здания.
2. Препятствует локальному пучению грунта из-за сейсмических толчков или воздействия глубинных грунтовых пластов.
3. Укрепляет своей массой слабые почвы и прижимает их к прочным грунтам.
4. Обеспечивает равномерность устройства самого здания по горизонтальной плоскости.

S = k(n)*F/k(c)*R

• k(n) – коэффициент надежности, принимается за 1,2. Этот коэффициент означает, что уже изначально площадь подошвы будет больше расчетной на 20%;
• F – Расчетная нагрузка на основание. Она состоит из: массы здания, нагрузок от грунта, массы фундамента;
• k(c) – коэффициент условий работы, принимающий значение от 1 для глины и сооружений жесткой конструкции, имеющей каменные стены, до 1,4 для крупного песка и не жестких конструкций;
• R – расчетное сопротивление грунта (это табличные данные). Найти их можно в справочниках для всех типов грунтов.

Предлагаем ознакомиться: Размеры арматурной сетки для фундамента

Фактически все параметры справочные, поэтому останется только рассчитать нагрузку от самого здания.

Рассмотрение столбчатого, ленточного фундамента

Чтобы узнать, как рассчитать глубину заложения фундамента, необходимо рассмотреть основные элементы конструкций:

• нижняя укладка;
• опоры;
• плита фундамента;
• песчаная засыпка.

Чтобы сделать расчет глубины ленточного фундамента, учитываются геологические аспекты, рекомендуется составить план действий:

1. проанализировать почву;
2. выяснить особенности ландшафта;
3. очистить строительную площадку;
4. прикинуть массу конструкции;
5. определить основные точки нагрузки.

В форме просчета глубины фундамента указана необходимость выяснения промерзание почвы. Чтобы сложилась полная картина, рекомендуется также изучить характер грунта на малом и среднем углублении.

На участке могут быть проблемы с водоносным слоем, строители зачастую не обращают внимание на колебания высоты.

Расчет глубины заложения фундаментной основы.

Профессиональный расчет, конечно, очень важен, но многим строящим частный дом, рассчитать глубину фундамента под дом в строительной фирме не по карману.

Эта статья для таких людей, которые строят свой дом, в силу обстоятельств, не могут оплатить услуги профессионалов и желают сделать такой расчет сами.

Нормативная документация

В ГОСТе 25100 прописано, как рассчитать глубину фундамента для дома, поэтому рекомендуется вникнуть в основные правила. Касательно промерзания грунта считаются средние параметры. Для определения показателя берутся ежегодные данные по области, без статистики не обойтись. При взятии пробы обращается внимание на температуру, уровень наклона (перепада) земли.

Чтобы было понятнее, рекомендуется всё рассмотреть на примере. Первым делом берется средняя температура в районе, учитывается содержание в земле супеси, песков. К примеру, выходит показатель 0.23 %. Также учитывается крупность почвы (в среднем показательную 0.3). Коэффициент промерзания стартует от 1.5 до 2.5 метров. Таким образом, при перемножении показателей получается значение 0.6 метров.

Нормативные требования

Сооружение фундаментной ленты мелкой закладки под одноэтажным домом возможно даже на подушке из песка и гравия, это помогает экономить деньги и ускорить производство работ безо всякого риска. Но выполнить такую работу можно только на определенных грунтах:

• несклонных к пучению;
• полностью сухих;
• отличающихся равномерным промерзанием.

Железобетонная лента с мелким заглублением под небольшим частным домом делается шириной 0,3-0,5 м под землей, высота цоколя составляет самое меньшее 0,3 м. Для наибольшей точности работы начинают с разметки, потом копают траншеи, стенки которых должны быть вертикально ровными. Малое заложение позволяет обойтись траншеями глубиной 0,5 и шириной от 0,6 до 0,8 м. Когда выемки выкопаны и выровнены, делается песчаная подушка 200-400 мм. Ее полагается трамбовать, поскольку чем плотнее основание, тем меньше будет со временем просадка всего дома.

Засыпка песка производится послойно, по 150 мм, его требуется перед трамбовкой увлажнить. Для наивысшей механической прочности сверху засыпают гравий с поливкой жидким бетонным раствором.

Чтобы сформировать опалубку, используют отшлифованные с одной стороны доски толщиной 2 см. Вместо них, можно брать еще:

• шифер в виде плоских листов;
• листовой металл;
• фанеру.

Укрепление опалубки производится при помощи распорок и опорных кольев, ее обязательно следует выверять по вертикалям и горизонталям. Изнутри конструкция прокладывается плотным гидроизоляционным материалом. Чтобы необходимая толщина этого материала была меньше, следует подбирать глубину закладки, ориентируясь на уровень и движение подземных вод.

Фундамент в виде ленты для двухэтажного дома из кирпичей кладется в котловане, засыпаемом 0,3 м песка. Так как дом придется оборудовать санузлами, рекомендуется добавить поверх водопроводных и канализационных труб стяжку из цемента и песка толщиной до 0,1 м.

На застывшую стяжку кладут гидроизоляцию, а вот теплоизоляционный слой нужен не всегда. Потом идет каркас, создаваемый из арматурной стальной сети, далее опалубка. Только после этого и можно заливать ленту как таковую. Подошва основания под дом должна обязательно заходить на 200-250 мм глубже, чем промерзающая линия. Дома из пеноблоков легче, чем аналогичные по размеру кирпичные постройки.

Но это не означает автоматически, что можно закладывать фундамент ближе к поверхности. Придется проанализировать все параметры, характеризующие геологическую структуру участка. Дополнительно принимается во внимание тяжесть предусмотренных проектом перекрытий, мебельных изделий, снеговая нагрузка, которая может присутствовать на крыше даже на короткий срок. Среди разных вариантов закладки по глубине следует выбирать тот, что только можно позволить себе, по материальным соображениям. Грунт в разных местностях промерзает на 100-180 см, и в большинстве случаев выбирают заложение до 150 см.

Предлагаем ознакомиться Какой тип фундамента лучше строить на глинистой почве

Нужно учесть, что даже при использовании сведений геологоразведки и норм СНиП при расчетах позволяет найти только минимально необходимые величины.

Траншеи продумываются и откапываются сразу с резервом под все необходимые слои подсыпки, стяжки и дополнительные конструкции. Относительно легкий дом на грунте, несклонном к пучению, допускается ставить на основание глубиной 600 мм, выполненное в формате плавающей ленты. Такая конструкция должна тщательно рассчитываться, только это позволяет избежать разрушения при подвижках грунтовых масс.

Лента под газобетон должна быть рассчитана не менее тщательно, чем под кирпич или иной тяжеловесный материал. Легкость надземных конструкций обманчива, без тщательных расчетов по прочности и несущей способности опоры они окажутся ненадежными. Проект фундамента следует готовить, максимально гася выталкивающую силу. Для более тяжеловесных стенных материалов она несущественна, а вот облегченные газобетонные блоки легко выталкиваются из почвы.

Если все же сделан именно выбор в пользу заливной опоры, при расчете ориентируются в первую очередь на:

• массу стен и оказываемое ими давление на 1 пог. м;
• массу всех перекрытий;
• тяжесть кровельных материалов и подстилающих конструкций.

Подробнее о глубине промерзания

Показатель сезонного промерзания рассчитывают по формуле — коэффициент теплового режима умножается на глубину промерзания. Чтобы пользователи не оплачивали дорогостоящие проектные работы, рекомендуется просто просмотреть статистические таблицы. В зависимости от температуры уже собраны данные касательно среднего показателя глубины промерзания.

Информация представлена отдельно по грунту с подвальным и без подвального помещения. Пользователь, со своей стороны, должен учитывать ограничения по фундаменту. Если рассматривать конструкции длиною более 5 метров, вводится погрешность. В некоторых случаях здание примыкает к другому фундаменту, тогда формула меняется.

Просчёт помещения с подвалом считается более трудоемким. При оценке средней температуры рекомендуется округлять ее в меньшую сторону. По ГОСТу есть правила расчета параметра промерзания в районах, где средняя температура является отрицательной. В формуле вводится дополнительная постоянная — коэффициент теплозащиты. Это связано с тем, что в сооружении может быть установлены котельная. За счет работы отопительного оборудования изменяется уровень промерзания почвы и первоначальные расчеты окажутся не правдивыми.

Глубина заложения в зависимости от типа фундамента

Ленточный фундамент

Ленточный фундамент закладывают по всему периметру строения. При закладке такого фундамента учитывается толщина стен как внутренних, так и внешних.

Фундамент ленточного типа чаще всего имеет форму трапеции, прямоугольника, иногда это ступенчатые фундаменты, или фундаменты с расширенной нижней частью.

Ленточные фундаменты делятся на сборные и монолитные. Монолитные более надежны и долговечны. Помимо этого монолитные фундаменты совместимы со зданиями любого типа и формы.

Сборный фундамент быстрее сооружается, за счет этого дороже стоит. В сборных фундаментах не исключается отсутствие герметичности стыков плит, что может привести к попаданию воды.

Встречаются ленточные фундаменты кирпичные и бутовые. Кирпичный фундамент заложить сложнее, к тому же такие фундаменты не слишком прочны. Бутовые фундаменты более прочные, но дорогостоящие.

Укладка бутового фундамента осложняется подбором одинаковых бутовых камней.

Ленточные фундаменты закладывают на ниже глубины промерзания на 20 см, но не более 50-70 см от уровня планировки.

Свайный фундамент

Свайные фундаменты наиболее популярны. Такие фундаменты очень прочны и практически не деформируются. Чаще всего сваи для такого фундамента изготавливаются из тяжелого бетона. Выбор свай для фундамента определяется типом грунта.

Фундамент свайного типа закладывается на глубину от 100 см и выше. Расчет глубина залегания такого фундамента также определяется типом грунта.

Сборный фундамент

Сборный фундамент, называемый также блочным, закладывают под частные дома небольших размеров. Как правило, это дома с цокольным этажом и подвалом.

Чаще всего сборные фундаменты закладывают на песчаной почве. Не рекомендуется укладка фундаментов данного типа на глине и суглинке. Глубина заложения блочного фундамента — 1-2 блока.

Столбчатый фундамент

Такие фундаменты закладывают под здания облегченной конструкции. Это сооружения со стенами из каркасно-щитовых материалов или дерева.

Столбы фундамента изготавливаются из бетона, кирпича, камня, иногда из дерева, и имеют длительный срок эксплуатации. Сам процесс заложения фундамента сравнительно простой и экономичный.

Фундаменты столбчатого типа стоит применять в районах, где промерзание почвы очень сильное. К недостаткам таких фундаментов можно отнести их нестабильность. Фундамент столбчатого типа закладывают на глубину, на 10-25 см превышающую промерзания грунта.

Плитный фундамент

Сплошные или плитные фундаменты закладывают на почвах с высоким уровнем грунтовых вод. Иногда такие фундаменты применяют на песчаных подушках или вспучивающихся грунтах. Фундамент сплошной конструкции складывается из монолитных железобетонных плит.

Сплошные фундаменты устойчивы к любым перемещениям грунта, горизонтальным и вертикальным. Заложить такой фундамент довольно просто, однако процесс это довольно дорогостоящий из-за объема материалов.

Глубина заложения плитного фундамента 40-50 см.

Плотность грунта

При расчете глубины заложения формула меняется в зависимости от плотности грунта. Проектировщикам известно, что встречается каменистая, песчаная, глиняная поверхность. Порой она однородна либо смешанная. Строителям приходится работать на супеси, щебне, суглинке.

Производить закладку без точного расчета не представляется возможным.

Чтобы максимально обезопасить конструкцию, рекомендуется уточнять данные по залеганию твердой почвы. В отдельных случаях показатель составляет 2.5 метра, средний параметр 0.8 метров.

Как рассчитать?

Глубина залегания, упоминаемая в различных источниках и специальной литературе — это отнюдь не глубина отрываемой траншеи. Под таким термином специалисты понимают промежуток, отделяющий поверхность почвы от наиболее низкой плоскости фундамента. Лента без заглубления используется исключительно редко, поскольку ее несущая способность чрезвычайно мала. Минимальное заглубление встречается чаще глубокого, но при этом оно капризно. Придется рассчитывать действие сил пучения грунта.

Глубина закладки не может составлять менее 50% от глубины промерзания почв. Если уровень грунтовой жидкости высокий, обычно производится заглубление на 100-200 мм под линию заморозки. Исключение делается для скалистых почв, гравийной массы или подложки из песка с крупным зерном. В болотистой почве, на торфе и тому подобных основаниях ленту придется класть ниже проблемных слоев. Иногда хватает только траншеи до твердой массы, заполняемой песком; но такое решение могут принять исключительно подготовленные профессионалы.

Утепление фундамента и прилегающей к нему почвы поможет существенно сократить необходимую выемку. Организация качественного дренажа имеет не последнюю роль, он помогает защититься от промерзания. Песчаная подушка должна быть размещена как под самой лентой, так и сбоку от нее. Наилучшим способом решения проблемы считается комбинированный подход — сочетание подушки, утепления и дренажных конструкций.

Средняя точка закладки меняется в зависимости от того, отапливается дом или нет, планируется ли делать подвал. Для неотапливаемых построек хватает резерва заглубления в 10%, а если здание будет отапливаться, нужно 30%.

Рыть котлован для простой бетонной ленты, размещаемой под сараями, птичниками и хозяйственными постройками небольшой величины можно от 0,5 до 1 м вглубь. Для большинства таких сооружений, кроме самых массивных, вполне хватает 80 см. А вот жилой дом, даже сравнительно небольшой (одноэтажный), должен закрепляться ниже, его корень заводят на 2 метра. Впрочем, отличия этим не ограничиваются. При жилищном строительстве ленту полагается армировать, что сразу увеличивает ее ширину.

Опалубка обязательно содержит решетку из арматурного прута. Связка прутов достигается за счет применения вязальной проволоки. Прочность после заливки достигается за 28 – 42 дня в среднем. Лишь по затвердевшей ленте можно ставить стены. При строительстве дома с подвальным помещением траншейная методика не годится, котлован становится обязателен. Если планируется соорудить двухэтажное и более высокое жилище, придется применять стандартные блоки повышенной прочности; их высота непременно учитывается.

Залегание грунтовых вод

Расчет глубины фундамента невозможен без определения уровня воды. Рассматривая ленточный либо столбчатый фундамент, он в любом случае страдает от осадков. Также учитывается сложность прокладки коммуникаций. Строители пытаются решить проблему в отдельных зонах путём установки дополнительной подошвы. Под землей вода залегает на различном углублении, поскольку существует классификация вод:

Строителей в большой степени интересуют почвенные и грунтовые воды. Они находятся на глубине 3-5 метров. В следствии выпадения осадков, жидкость может смещаться, подыматься на поверхность либо опускаться. Основная сила — гравитационное воздействие. На среднюю отметку грунтовых вод влияет количество выпавшего снега. После зимнего периода активно происходит процесс таяния. Помимо возможного разрушения фундаментов, наблюдаются загрязнения жидкости.

Межпластовые воды также оказывают воздействие на фундамент, поскольку заключены в водоупорных слоях земли. Данный показатель является постоянным, водоносный горизонт не изменяется в зависимости от сезона. Межпластовые воды находятся под давлением, могут быть статичными либо циркулирующими.

Чтобы узнать точный показатель, используется бур диаметр от 6 дюймов. Порой требуется сделать скважину с углублением более 3 метров. Ситуация упрощается, если поблизости находится колодец. В таком случае достаточно просто опустить канат либо ленту.

Предварительные изыскания

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Расчетная высота фундамента

1. Сначала нужно делать на дне траншеи песчано-гравийную подушку, на которой будет лежать сам фундамент. Толщина слоя варьируется в пределах 25 − 40 см (в зависимости от типа грунта), а это уже дополнительная высота конструкции.
2. Глубина промерзания почвы (справочные данные).
3. Также нужно делать цоколь в пределах до 30 см, иногда больше, что зависит от типа грунта и дизайнерских решений.

Теперь, когда есть все необходимые параметры будущего ленточного фундамента, посчитать необходимое количество арматуры и бетонного раствора для его обустройства несложно. Если провести заливку строго по технологии, тогда основание прослужит максимально возможный срок.

Метки: глубина, рассчитать, фундамент

« Предыдущая запись
