Здесь вы узнаете:

• Отличительные черты бойлера косвенного нагрева
• Разновидности газовых котлов
• Что такое одноконтурный котел
• Схемы подключения бойлера к одноконтурному котлу
• Что такое двухконтурный котел

Современные модели газовых котлов с одним контуром подогрева теплоносителя системы отопления можно было бы назвать примитивными водонагревательными устройствами, если бы они не снабжались высокоточным регулирующим и контрольно-измерительным оборудованием для обеспечения надёжности и безопасности всех циклов работы. Для решения задач регулирования и безопасности котлов нацелена автоматическая система защиты котла с регуляторами расхода и давления газа, арматурой, регулирующей расход, температуру и давление подогретой воды, всевозможными датчиками, приборами и предохранительными устройствами. В этом заключается главное преимущество газовых котлов.

Другие важные преимущества:

• простота конструкции и установки котла, имеющего в своём составе топочную камеру с газовой горелкой, контурный теплообменник в топке, систему коллекторов и трубопроводов, насосное оборудование;
• экономичность, достигаемая автоматизацией и наладочными работами по оптимальному и эффективному сжиганию топлива, процессов подмеса и регулирования параметров теплоносителя в соответствии с нормами;
• возможность подключения котлов к каскадным системам отопления в пределах городов и больших посёлков, что позволяет не только централизованно управлять системой, но и обеспечивать надёжный и качественный отпуск тепла потребителям жилых районов, кварталов, микрорайонов, а также предприятиям, котельные которых включены в каскад;
• более экологически чистые выбросы в атмосферу продуктов сгорания газа по сравнению с аналогичными котельными на жидком и твёрдом топливе.

Выбираем косвенный бойлер

Чтобы правильно подобрать резервуар косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

1. Число постоянно проживающих людей и режим водоразбора. Цель – рассчитать общий расход санитарной горячей воды.
2. Производительность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование с учетом запаса мощности 50—100% на загрузку бойлера.
3. Отведите место под размещение аппарата и продумайте способ монтажа – настенный либо напольный.
4. Определитесь с функционалом нагревателя – нужен ли ТЭН, второй теплообменник.

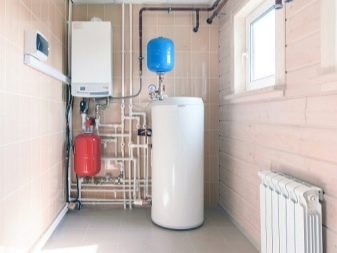

Варианты размещения водогрейной установки рядом с источником тепловой энергии

Совет. При выборе места расположения накопительной емкости учтите нюанс: рядом с бойлером ставится расширительный бачок, чей объем составляет 10% от вместительности основного резервуара. Лучший вариант размещения в загородном коттедже – помещение котельной.

Расчет потребления воды из системы ГВС мы предлагаем вести по минимальным показателям. В сутки 1 человеку требуется 20 л теплой воды на помывку (душ) и 12 литров – для хозяйственных нужд, всего – 32 л. Значит, семье из 2 чел. понадобится бойлер полезным объемом 50…80 л, для троих жильцов – минимум 100 литров. Если хочется наполнять ванну, выбираем танк на 120 л и более. Упрощенный алгоритм подбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом 10—15 кВт, ставить накопитель на 200 л бессмысленно – пока вода нагреется, дом успеет остыть. Дело в том, что приоритет загрузки бойлера выше, нежели отопление. Упрощенно: пока бочка не прогреется до нужной температуры, радиаторная сеть не получит требуемое количество тепла.

Приведем пример расчета мощности котла:

1. Исходные данные: объем бойлера составляет 200 литров, температура в системе ХВС – плюс 10 °С, ГВС – 50 градусов.
2. Для нагрева 1 кг воды на 1 градус потребно 1.16 Вт тепловой энергии. Считаем расход теплоты за 1 час: 1.16 х 200 х (50 — 10) = 9.28 кВт.
3. Чтобы сократить время загрузки вчетверо (до 15 мин), нужно подать в 4 раза больше энергии – 9.28 х 4 = 37.12 кВт. Результат: мощность отопительного агрегата в максимальном режиме – 40 кВт, иначе бойлер станет нагреваться дольше.

Общие рекомендации по выбору «косвенника»:

• если позволяет бюджет, лучше купить нагреватель типа «емкость в емкости» — аппарат более эффективен в работе, обслуживание – только ежегодная промывка;
• всегда выясняйте полезную вместительность резервуара – она меньше заявленных габаритов на 10—30% из-за объема, занимаемого теплообменником; Емкостные характеристики водонагревателей бренда ACV
• накопитель большой емкости лучше брать в напольном исполнении;
• для жилища в многоквартирном доме подойдет горизонтальный бойлер, подвешиваемый ближе к потолку;
• при отсутствии солнечных коллекторов стоит обратить внимание на комбинированные модели, обеспечивающие работу ГВС в течение теплого периода;
• минимальная толщина стенок эмалированного бака должна составлять 2 мм.

Примечание. Толщину металлических стенок рабочего резервуара можно прикинуть по весу танка. Качественный бойлер 80 л, сделанный из металла 2 мм, «затянет» примерно 25 кг.

Достоинства и недостатки

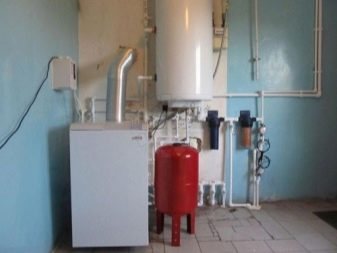

Самый очевидный плюс устройства со встроенным бойлером – совмещение в одном агрегате функций обеспечения отопления и приготовления горячей воды. Агрегат обеспечит семью запасом подогретой жидкости на время отключения газоснабжения. Вода подается одновременно на несколько точек. Параметры функционирования (в частности, температуру) пользователь может регулировать самостоятельно. Большинство устройств снабжены термодатчиком и иными средствами обеспечения безопасности.

Основной минус – необходимость выделять под котельную отдельное помещение для напольных котлов. Агрегаты со встроенным накопителем чувствительны к сильным перепадам питающего напряжения.

При покупке котла с бойлером важно рассчитать нужную мощность: при ее дефиците не выйдет качественно отопить жилище, а при избытке будет потребляться много топлива. Используемый резервуар должен быть соразмерен теплопроизводительности агрегата.

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

Важно. Перед креплением настенной горизонтальной модели бойлера внимательно изучите инструкцию. Обычно аппарат вешается таким образом, чтобы патрубок холодной воды находился снизу. Если бак перевернуть вверх ногами, змеевик и ТЭН окажется в верхней зоне, что недопустимо.

Рекомендуемые технологические отступы от напольного бойлера до ближайших стен Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной ниже схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

• автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
• циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
• термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
• обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
• на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.

При запуске котла «на холодную» циркуляционный насос бойлера лучше остановить, пока теплогенератор не разогреется

Замечание. Для нормальной работы загрузочного контура хватит насоса 25—40 (напор – 0.4 Бар). Элемент можно устанавливать на обратной либо подающей линии – большой разницы нет. В руководстве по монтажу водонагревателей DRAZICE приводится схема обвязки, где перекачивающий агрегат стоит на подаче.

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

На общей схеме условно не показан обратный клапан и термостат бойлера

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

При подключении водонагревателей типа «бак в баке» производитель рекомендует ставить расширительный бачок на стороне системы отопления

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

1. Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
2. Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
3. По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Важный нюанс. Вышеописанная схема также используется при обвязке накопителя с двухконтурным газовым котлом. Недопустимо стыковать «косвенник» с линией ГВС теплогенератора.

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

Нагревом воды от солнечного коллектора должен управлять отдельный электронный блок

Принцип действия

Циркуляционные насосы используются для постоянного перемещения жидкости в системе горячего водоснабжения. Для их подключения необходима установка накопительной емкости. Забор жидкости осуществляется через входной патрубок насоса, при этом создается разрежение, и вода из накопительного бака поступает в контур.

Крыльчатка насоса перекачивает жидкость, нагнетая давление в выходном патрубке, одновременно с этим остывшая вода поступает обратно в ёмкость. Таким образом, при постоянной работе помпы осуществляется непрерывная циркуляция теплоносителя в системе.

Принцип работы насоса в схеме

Контур ГВС не заканчивается в месте крайней точке забора воды, а соединяется с накопительной емкостью. Таким образом жидкость постоянно циркулирует в системе независимо от того, открыты точки забора воды или закрыты. Для удобства использования на трубопроводе для обратной подачи можно установить запорное устройство. Это позволит перекрыть контур и прекратить рециркуляцию горячего водоснабжения при необходимости.

Подсоединение на стороне водоснабжения

Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:

• редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
• обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
• расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
• предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
• дренажный кран служит для слива воды по способу сообщающихся сосудов.

Важно оставить заполненной сливную магистраль — тогда при открытии дренажного вентиля водя вытечет по закону сообщающихся сосудов

Внимание! Используйте в обвязке расширительный бак, предназначенный для систем водоснабжения и рассчитанный на более высокое давление – 6…8 Бар. Емкость под отопление не годится – мембрана быстро придет в негодность.

Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.

Перед запуском системы с водонагревателем типа «емкость внутри бака» нужно сначала заполнить внутренний резервуар санитарной водой, только потом закачивать теплоноситель и производить опрессовку. Детали расскажет мастер на видео:

Используйте рециркуляционный насос

Оптимальный вариант – водонагреватель расположен в непосредственной близости от точек забора горячей воды. Чем он ближе, тем быстрее горячая вода поступит в кран, тем эффективнее она используется. Если такой вариант установки водонагревателя невозможен, то рекомендуют установить рециркуляционный насос.

Насос устанавливают на отрезке между водонагревателем и точками забора горячей воды, обеспечивая медленное движение горячей воды по трубам. Кроме того, если врезать на этом отрезке полотенцесушитель, то он будет выполнять свою прямую функцию в любое время года вне зависимости от работы обогревательного контура котла.

Схема электрических соединений

Комбинированную версию резервуара, оснащенную ТЭНом, нужно подключить к домовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла. Предлагаем воспользоваться универсальной схемой,куда включен модуль управления насосом посредством термостата.

Цвета проводов, изображенных на рисунке, соответствуют общепринятой классификации: синий – нейтраль, коричневый – фаза, желто-зеленый – заземление и так далее

В схеме задействован второй термостат безопасности, срабатывающий в момент перегрева санитарной воды. Лампа – индикатор сигнализирует о включении ТЭНа.

Электромагнитный клапан для системы ГВС с рециркуляцией воды

Электромагнитный клапан UNIPUMP BCX-20 3/4″ (нормально закрытый) Диапазон температур рабочей среды – 0…+120 ºС Рабочее давление – 0,5…16 бар Параметры электросети – ~220 ±10% В, 50 Гц Степень защиты – IP65 Нормально закрытый 20 – ДУ (диаметр условного прохода) в мм

Клапан нормально закрытый открывает дорогу потоку жидкости при поступлении на катушку (соленоид) клапана напряжения ~220 В.

До 200 литров

Baxi Premier plus 150 (150 л.) – от 50600 руб.

BOSCH WSTB 160 (160 л.) – от 28000 руб.

Protherm FE 200 BM (184 л.) – от 41650 руб.

Gorenje GV 200 (188,9 л.) – от 25800 руб.

* возможность работы в проточном режиме производителем не озвучена

До 300 литров

ACV COMFORT 240 (240 л.) – от 65000 руб.

Protherm FS B300S (295 л.) – от 63000 руб.

Baxi Premier plus 300 (300 л.) – от 70000 руб.
